船用菌型通风筒

一、适用范围及用途

船用菌形通风筒(以下简称通风筒)适应于安装在各类船舶露天甲板的自然通风和机械通风装置上作通风之用。

二、适用标准

通风筒的制造、试验和验收的技术条件符合 GB/T295 – 2000《船用菌形通风筒》。

三、分类

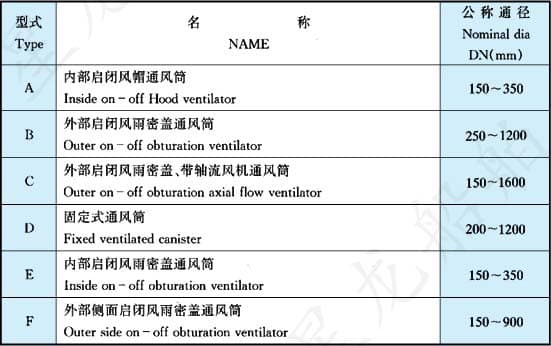

通风筒的型式、名称及规格范围见下表：

四、特点

以上各类通风筒具有结构合理、启闭方便、外型美观、规格齐全、通风效果好、风雨密封性可靠等特点，可满足造船业的广泛需求。

五、标记

公称通径 DN=500mm 的 C 型通风筒，标记为：通风筒 C500 CB/T295-2000。

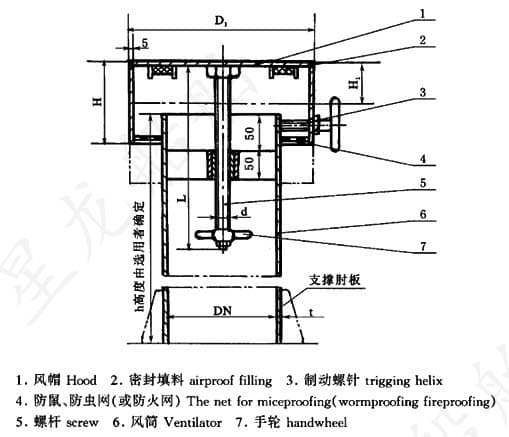

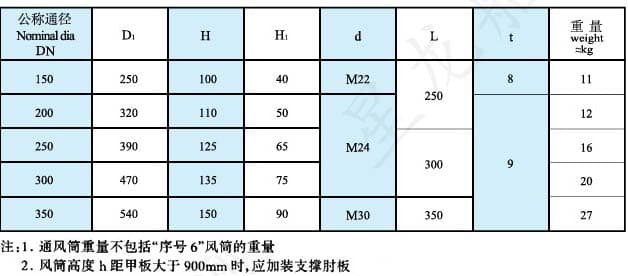

A型 – 内部启闭风帽通风筒

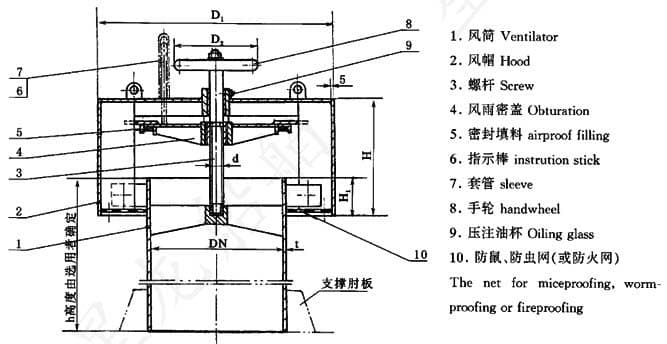

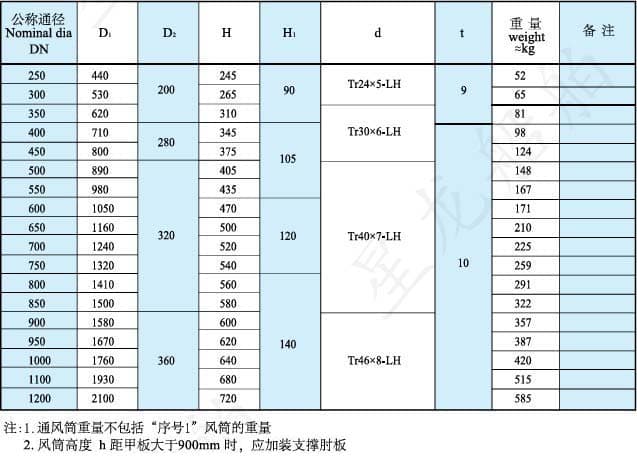

B型 – 外部启闭风雨密盖通风筒

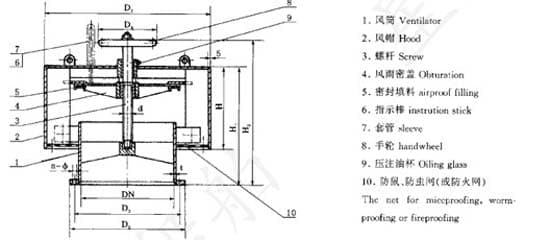

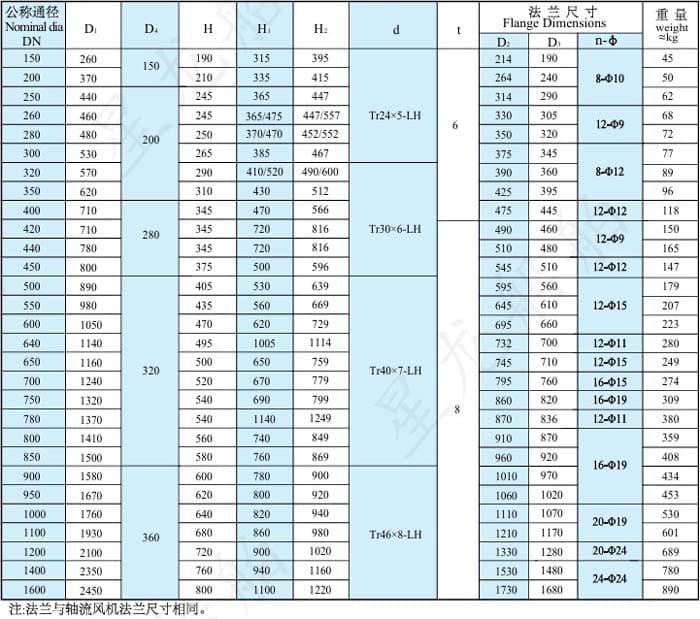

C型 – 外部启闭风雨密盖、带轴流风机通风筒

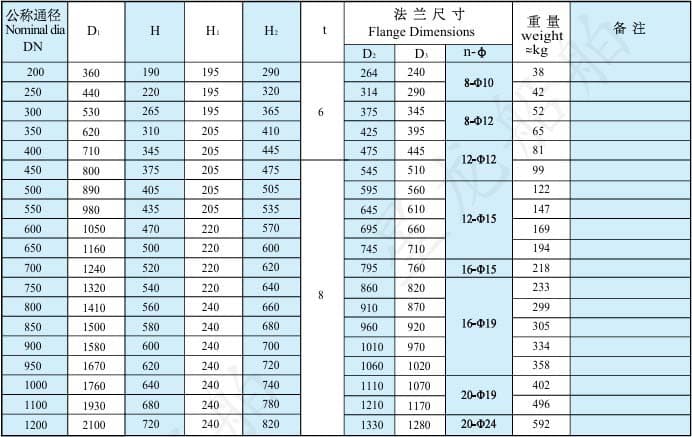

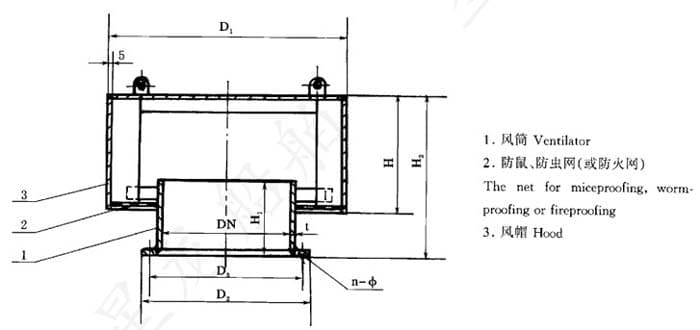

D型 – 固定式通风筒

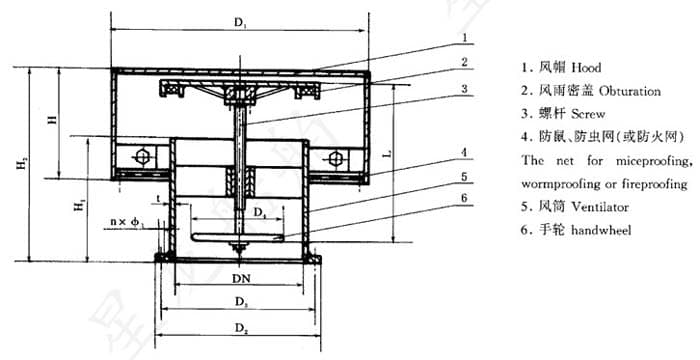

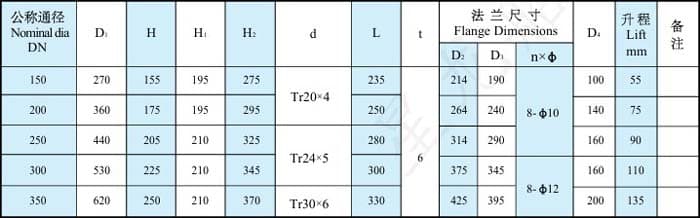

E型 – 内部启闭风雨密盖通风筒

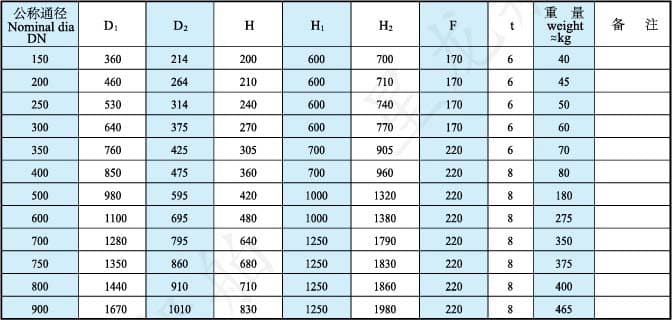

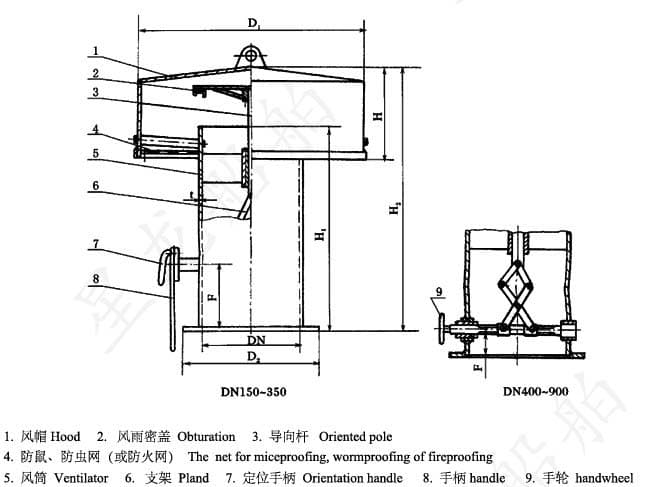

F型 – 外部侧面启闭风雨密盖通风筒
