CBZ系列舰船用防爆轴流通风机

一、概述

CBZ系列舰船用防爆轴流通风机(以下简称“防爆通风机”)是按照GB1800 – 2008《船用防爆轴流通风机》、GB3836.1 – 2000《爆炸性环境用防爆电气设备》、GB3836.2 – 2000《爆炸性环境用防爆电气设备 隔爆型电气设备“d”》的有关规定和中国船检局现行《钢质海船入级和建造规范》的有关规定设计制造的。

二、特点

防爆，运转安全可靠、防腐蚀性能好、抗摇摆、振动和冲击性能强。

三、结构型式

CBZ型防爆通风机有五种结构，即I型(甲板式)、II型(管道式)和II型(隔舱式)、IV型(橄榄式)和V型(上出风式)整机结构。均为无火花型。

I型防爆电机装在机架上部，机架周围2目/英寸不锈钢网，整机立式安在甲板上，可用于抽风或送风。

II型防爆通风机不带风帽，防蚀电动机为内装式，由静叶撑脚固定在机壳上，可立式或卧式安装，也可安装在甲板上，可用于抽风或送风。

根据用户特殊需要，可制成IIIIV、V型结构。

III型(隔舱式)的结构即风机和电机分隔开式型，中间加传动装置，密封填料函和挠性联轴器的结构，主要用于排除危险舱室的气体。

IV型(橄榄式)和Ⅴ型(上出风式)气流不经过电机，保证安全。

CBZ型防爆通风机制成从防爆电机端正视，叶轮按顺时针方向旋转的结构。在使用过程中，允许风机逆向旋转。

四、型号说明

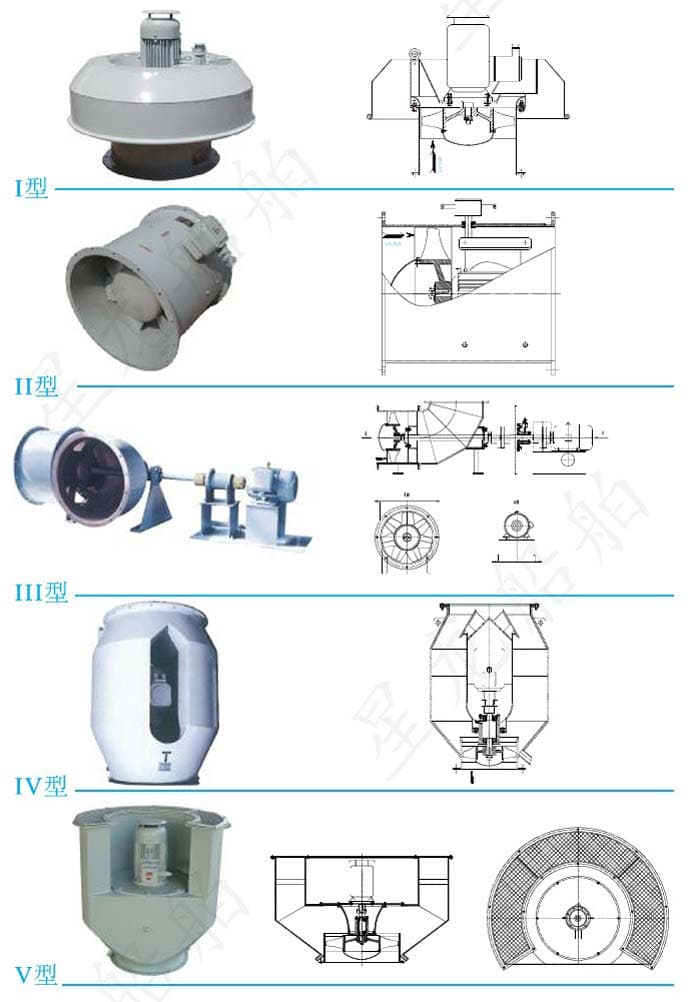

五、CBZ型风机机械工程图

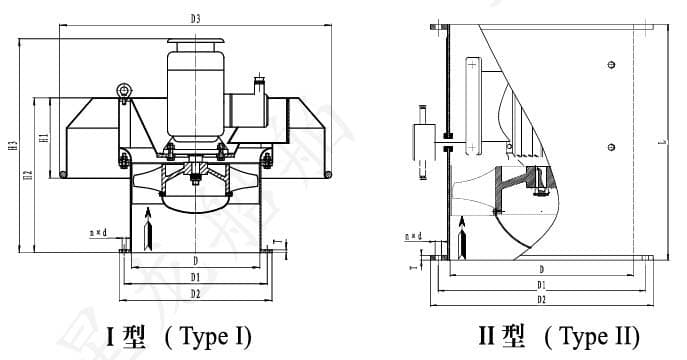

六、CBZ型风机外形安装尺寸

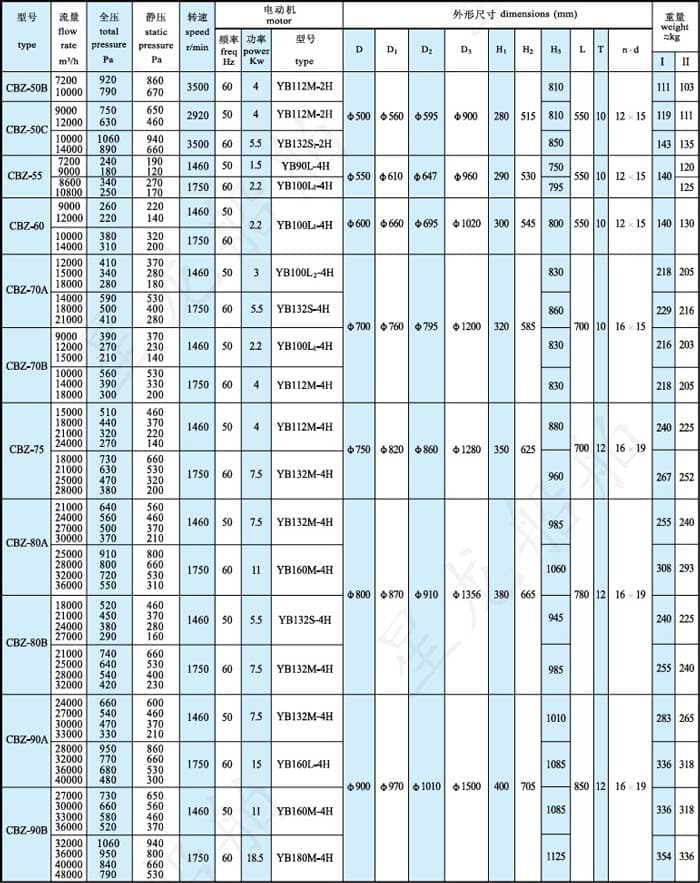

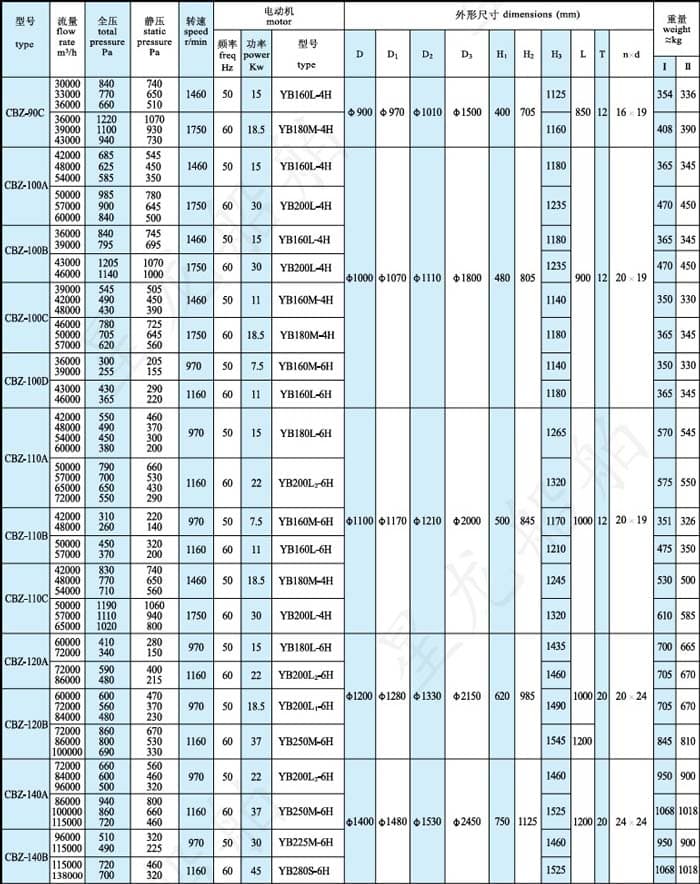

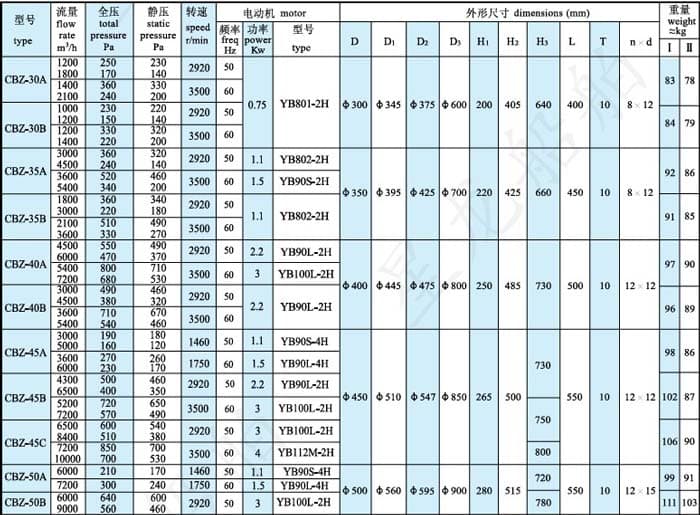

七、CBZ型风机性能参数

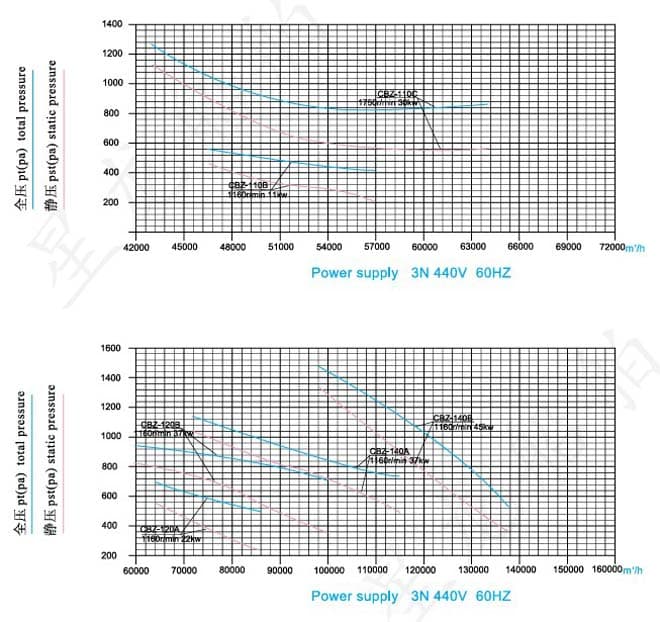

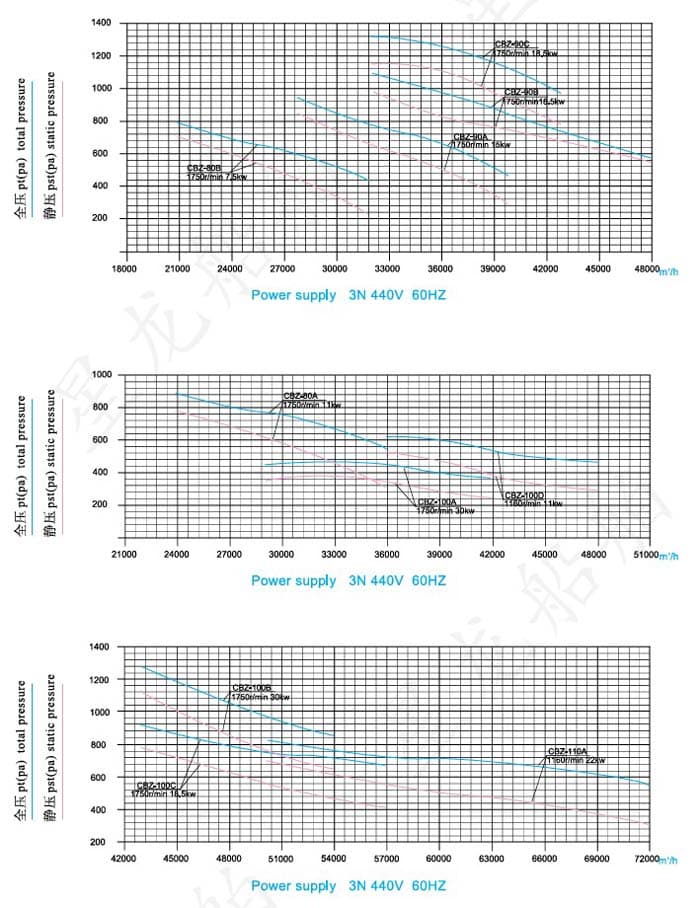

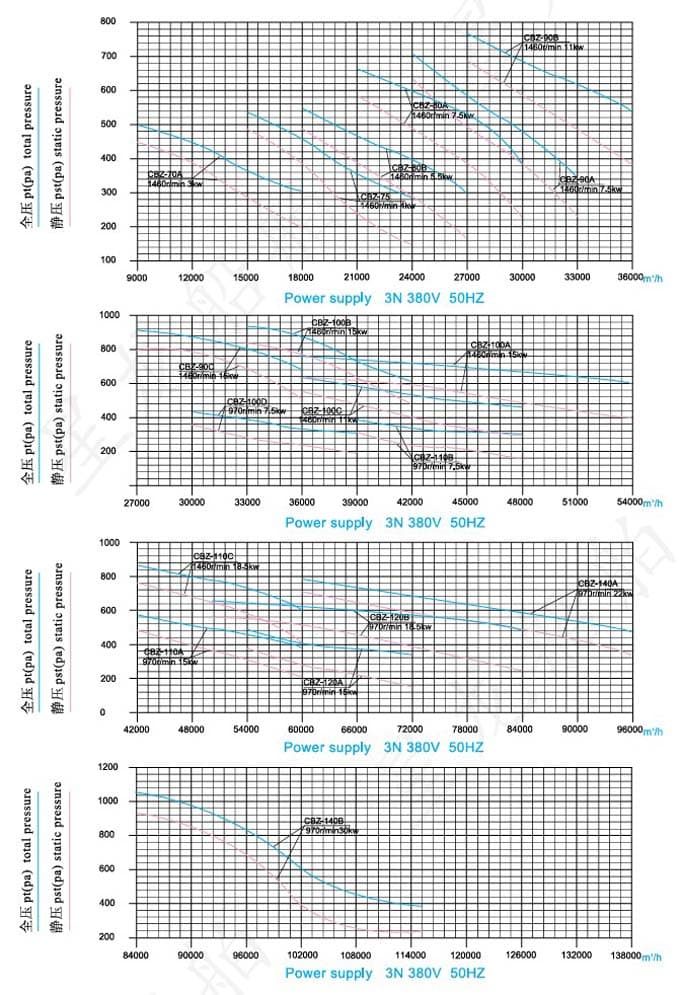

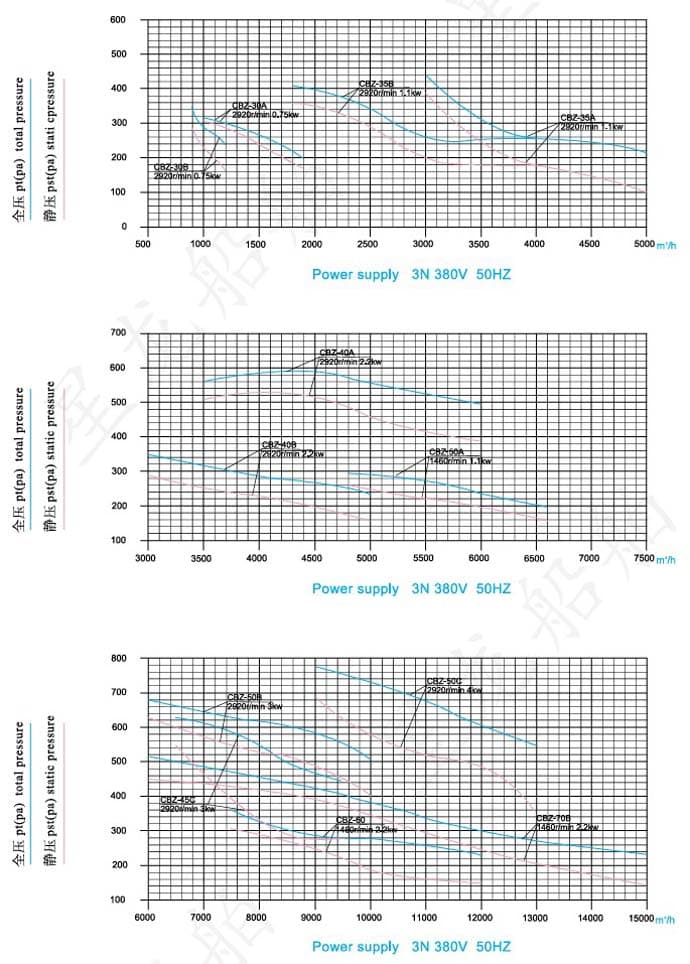

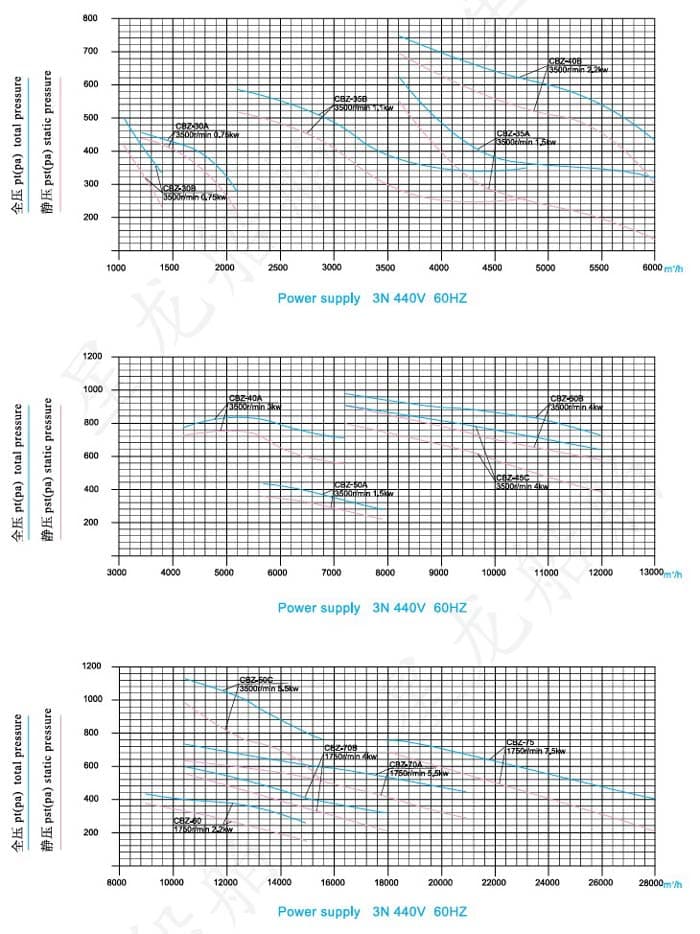

八、CBZ型风机特性曲线

380v 50Hz

440v 60Hz
