JCL系列舰船用离心通风机

一、概述

JCL系列舰船用离心通风机(以下简称 “通风机”)可输送空气，含有盐雾的海洋空气和含有油雾、蓄电池自然蒸发形成的少量酸蒸汽等腐蚀性空气，通风机适用于船舶上各种舱室的通风换气、锅炉通风，也可适用于其他适当的场合。

JCL通风机是按照国标 GB/T11864-2008《船用离心通风机》和现行的《船舶建造规范》设计制造的。

二、特点

尺寸小、重量轻、低噪声、防腐性好、气密性好、启动力矩小、抗摇摆、振动和冲击性强。

三、结构型式

JCL型通风机为卧式，电动机直联式结构，亦可制成立式结构。叶轮由铝合金材料铆接制成，并经静、动平衡校正。机壳、进风口等采用普通钢质材料焊接而成，并制成气密式结构。

四、型号说明

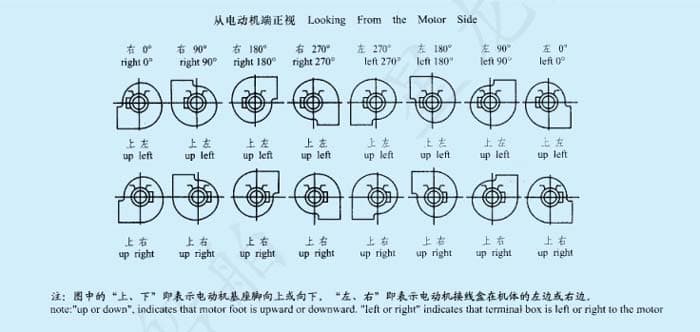

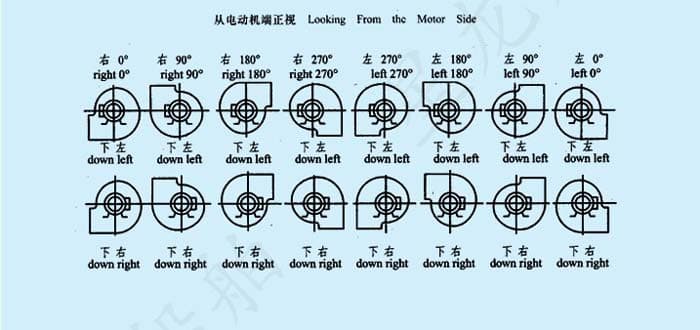

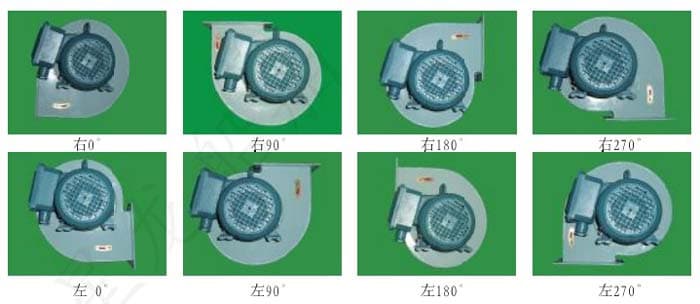

五、旋转方向实物图

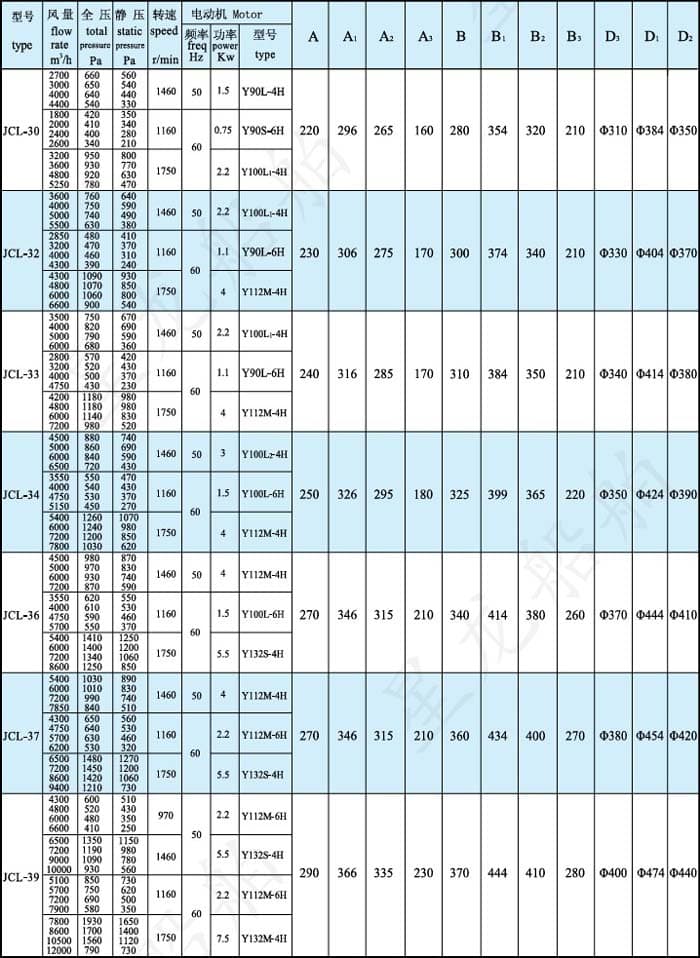

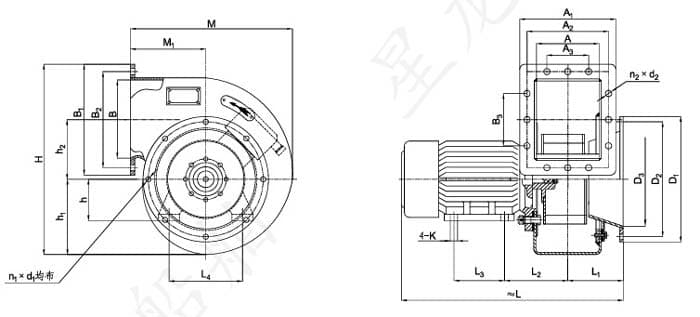

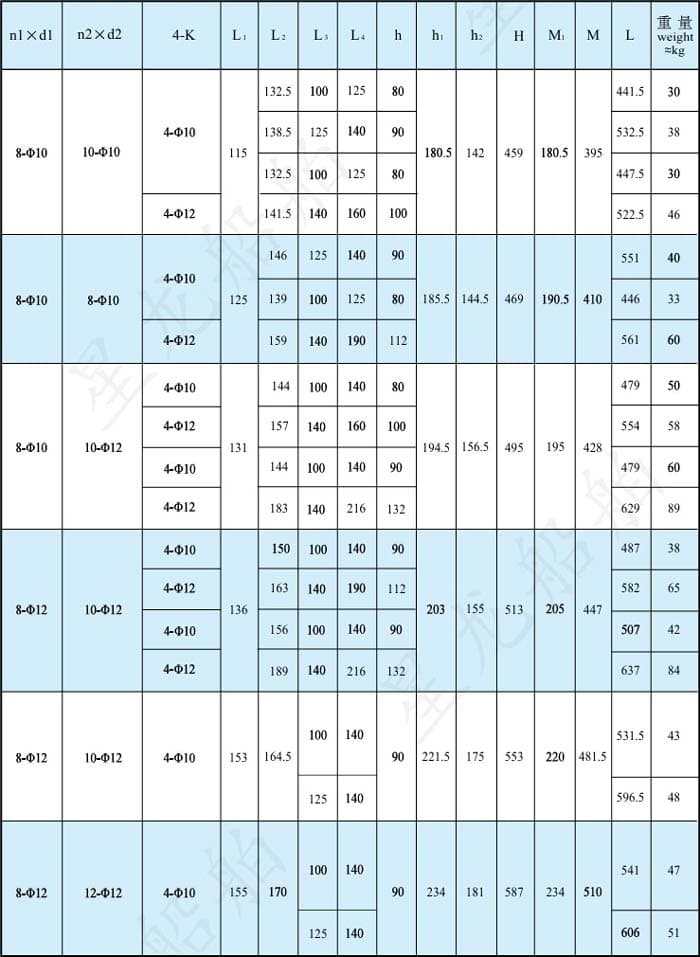

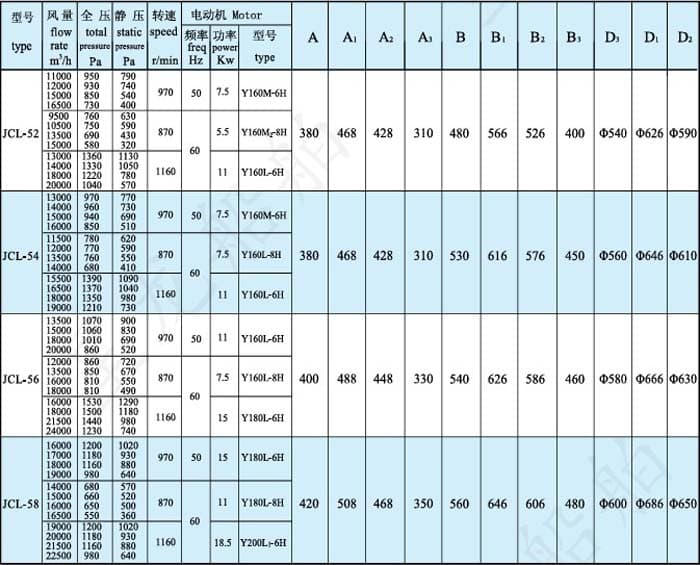

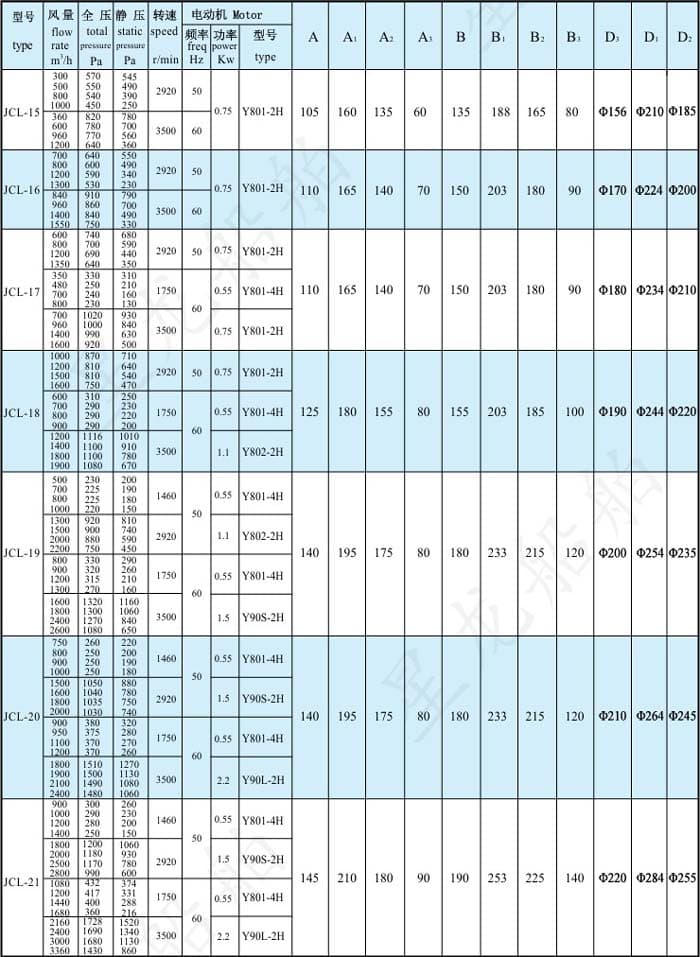

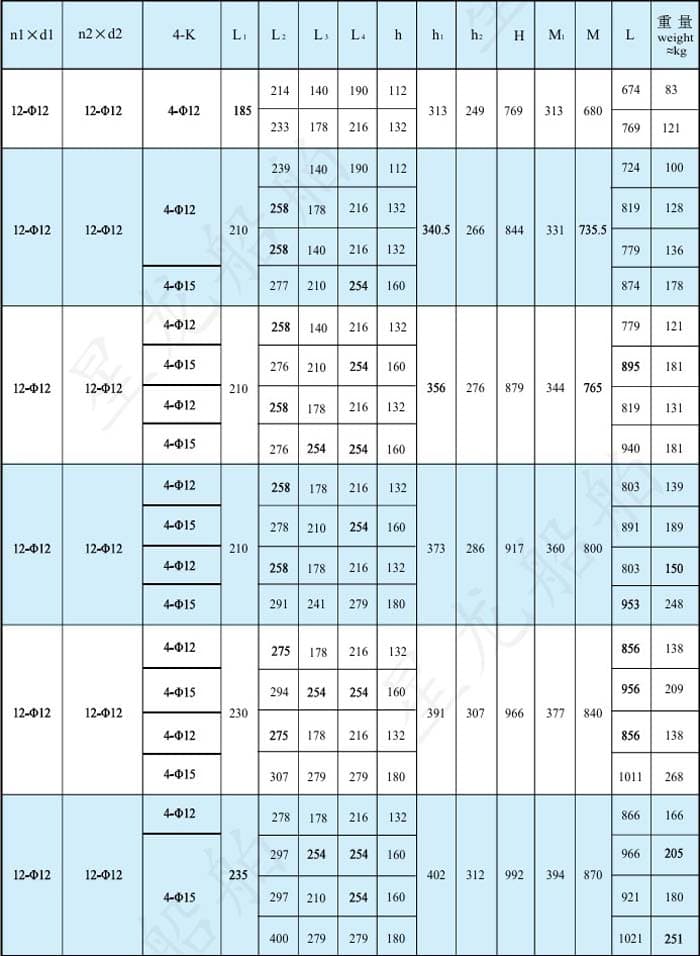

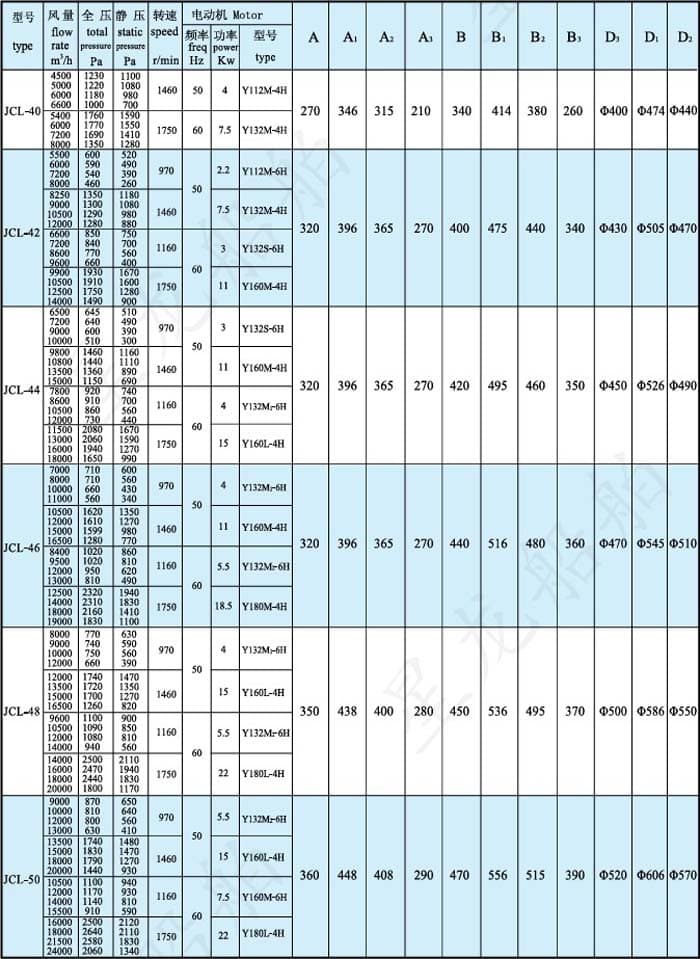

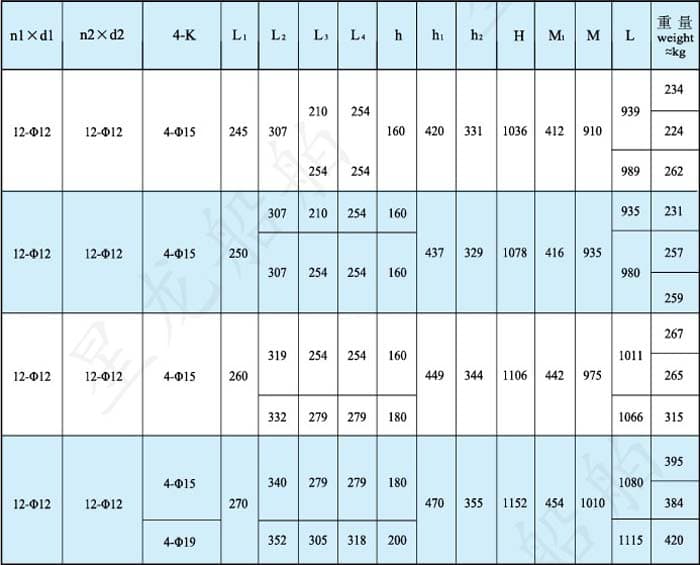

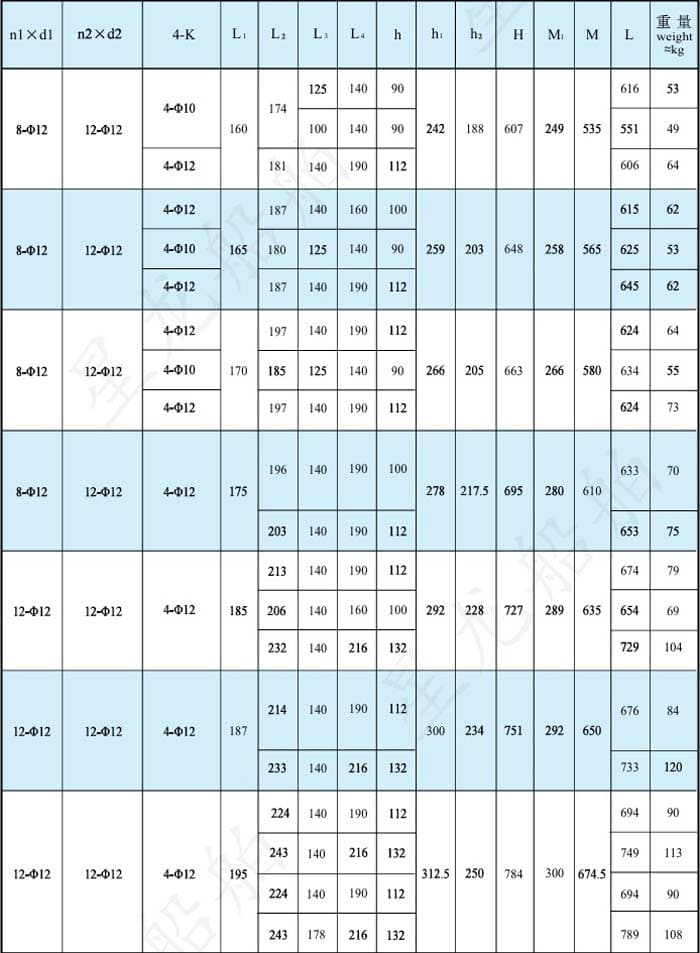

六、JCL型风机主要性能参数和尺寸

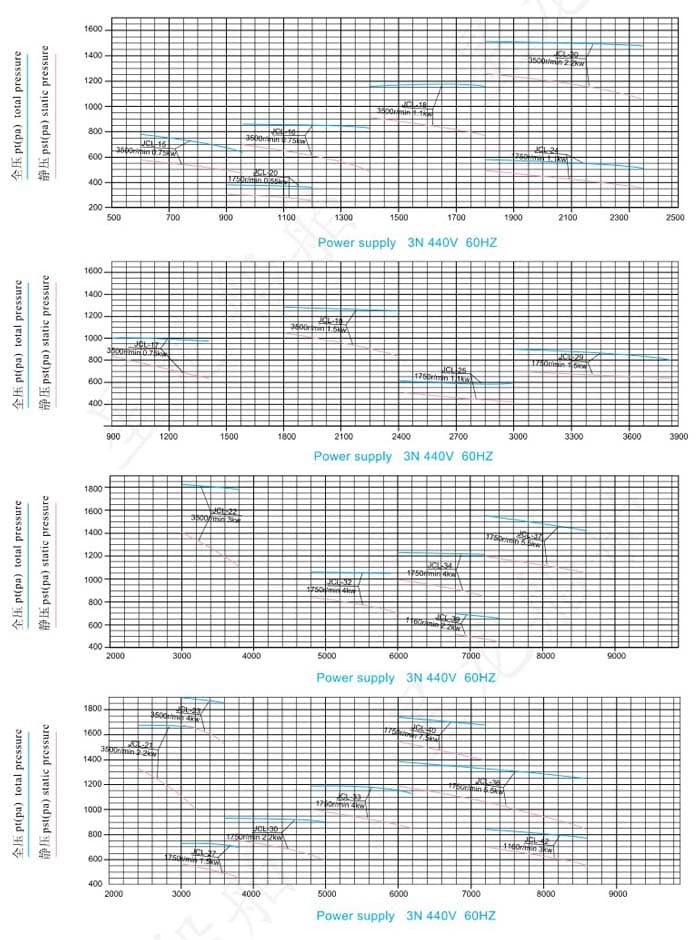

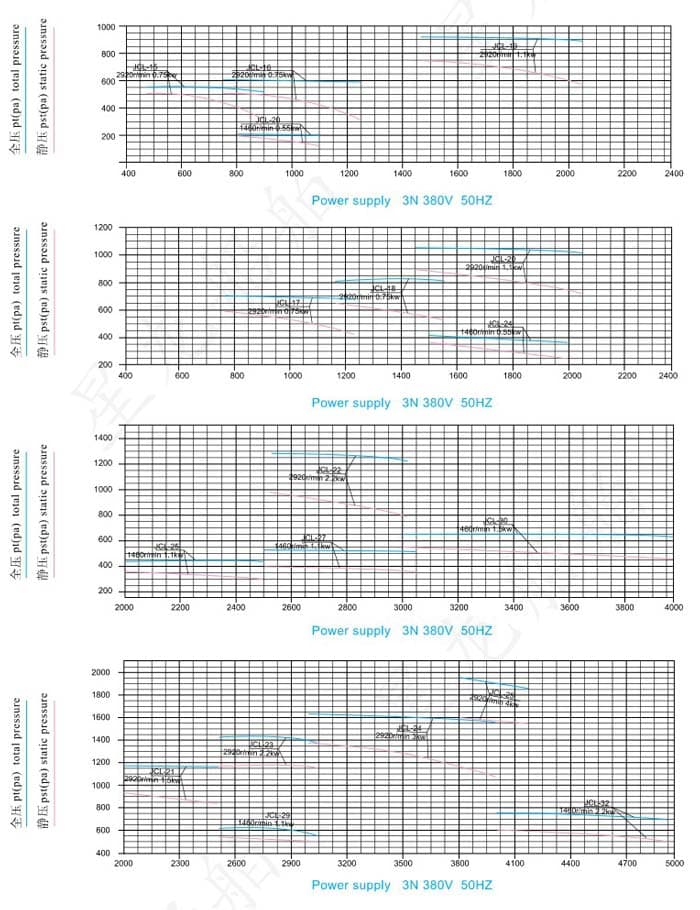

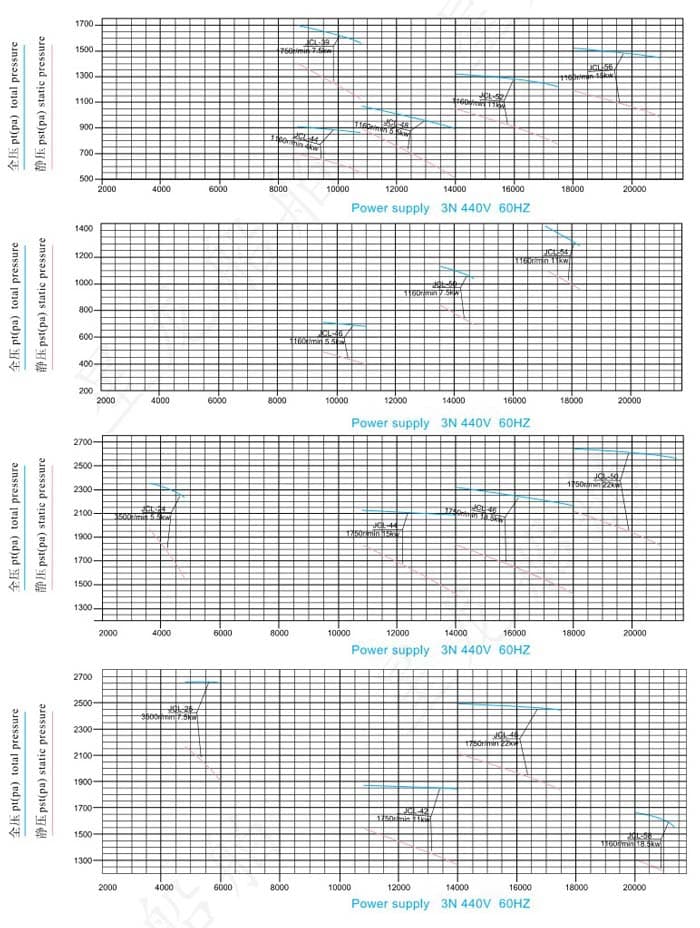

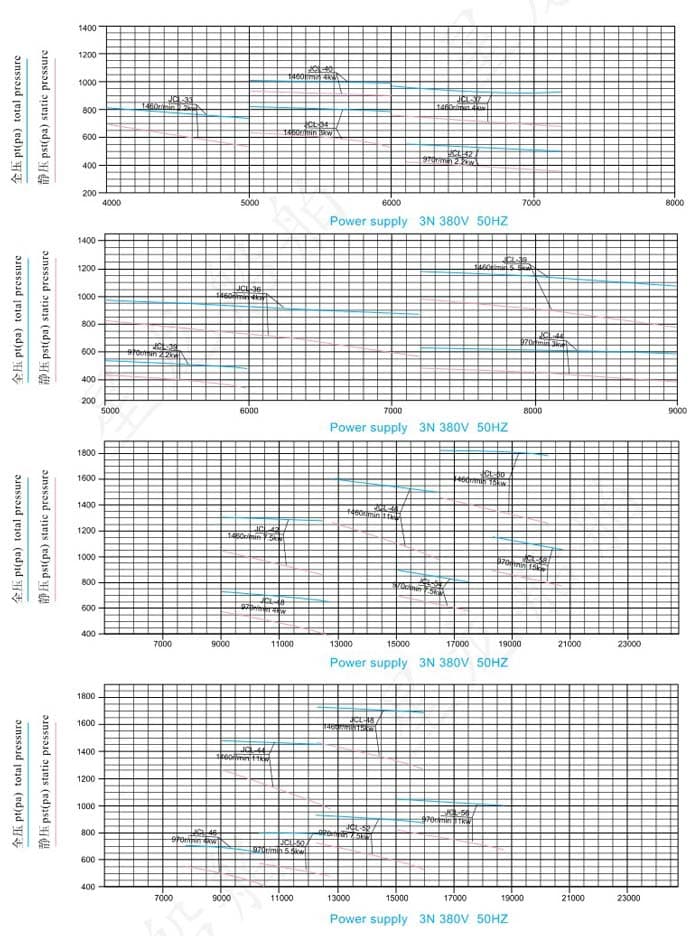

七、JCL型风机特性曲线图

380v 50Hz

440v 60Hz
