CGDL系列舰船用离心通风机

一、概述

CGDL系列舰船用高效低噪声离心通风机（以下简称籍修通风机）是我厂与上海船舶设计研究共同开发的一种新型节能、低噪声舰船用产品。通风机通过专门设计和加工，具有效率高（>80%）、噪声低、不会超载、运转平稳和满足舰船条件要求等特点，它适用于各种舰船的通风换气，也适用于其他相适应的场合。

CGDL型通风机采用了特殊设计的机翼型叶片和进风口。机壳的尺寸和型线也按特征速度进行专门设计。叶轮进行专门加工，从而使气流流动性能更好，使通风机具有效率高、噪声低等优点，由于功率特征至大流量区后反而下降，故电动机不会因超载而损坏。

CGDL型通风机在设计制造上充分考虑到舰船使用的特殊条件要求，叶轮用铝材铸造并经严格的平衡校正，超转速试转。故通风机还具有耐腐蚀好、抗摇摆、抗冲击、振动、运转平稳和安全可靠等特点。

CGDL型通风机为卧式，电动机直联结构，需要时也可制成立式结构。

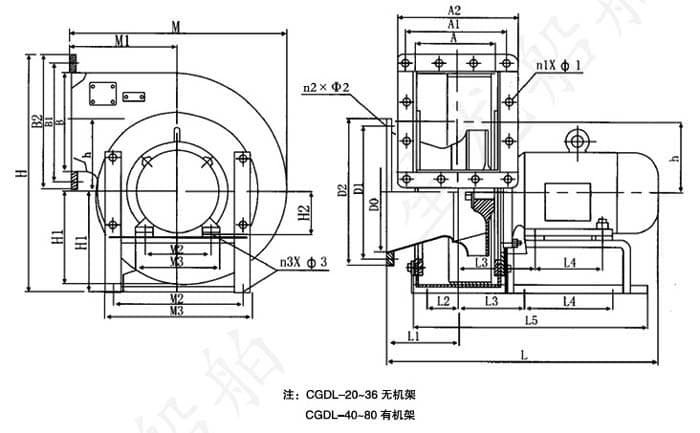

CGDL型通风机叶轮由铝合金制成，叶片为机翼型，并经过严格动平衡校正，具有优良的空气动力性能;机壳、进风口等由普通钢制成。采用镀锌等防腐蚀措施，机号≥40时，通风机加有机架(22以下无机架)。

CGDL型通风机机号40-80的横口方向在0-225°间，按22.5°变化。
