JCZ 系列舰船用轴流通风机

一、概述

JCZ 系列舰船用轴流通风机（以下简称 “通风机”）可输送空气，含有盐雾的海洋空气和含有油雾、蓄电池自然蒸发形成的少量酸蒸气等腐蚀性空气。通风机适用于船舶上各种舱室的通风换气、锅炉通风，也可适用于其他适当的场合。
通风机是按照国标 GB/T11864-2008《舰船用轴流通风机》和现行的《船舶建造规范》设计制造的。

二、特点

机壳可制成开启式、可逆转、防腐性能好、抗摇摆、振动和冲击性能强。

三、结构型式

通风机制成电动机置于机壳内的结构，叶轮直接安装在电动机轴上。

叶轮由防腐铝合金浇铸制成，机壳采用普通钢质材料焊接而成。

机壳可根据需要制成整体式或沿轴向开启式。开启式机壳是将叶轮和电动机装在可开启的半机壳上，故便于现场检修和更换零部件。

通风机可配用 380V、415V、50Hz 或 440V、60Hz 舰船用交流电动机。

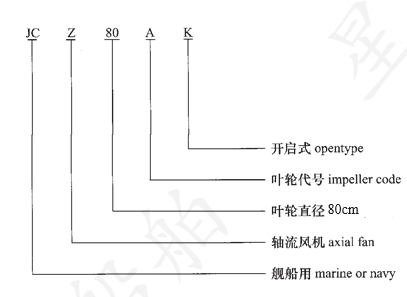

四、型号说明

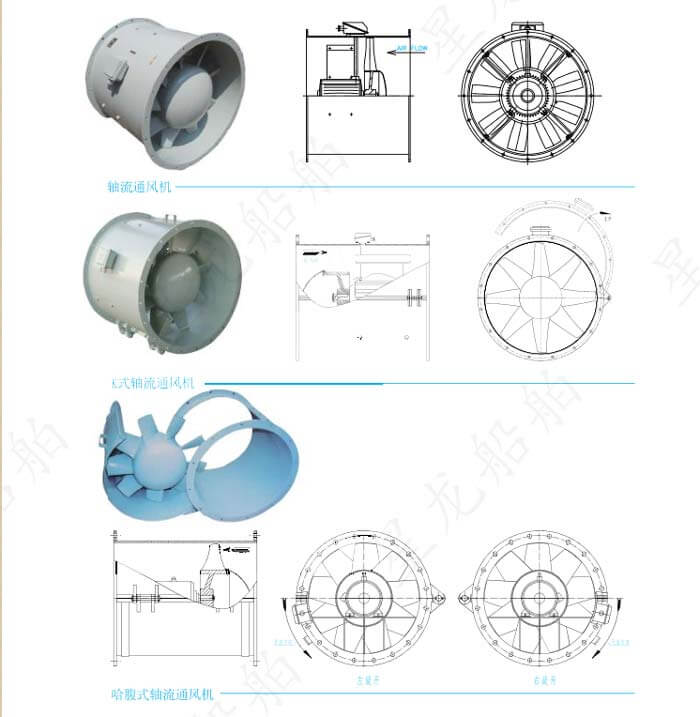

五、JCZ型风机机械工程图

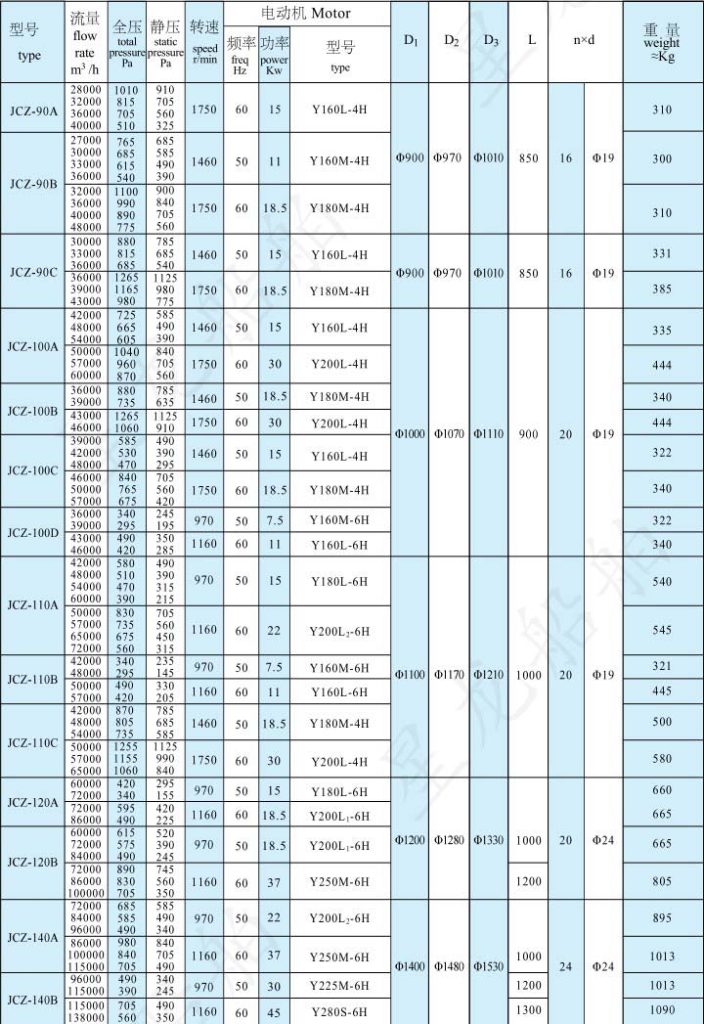

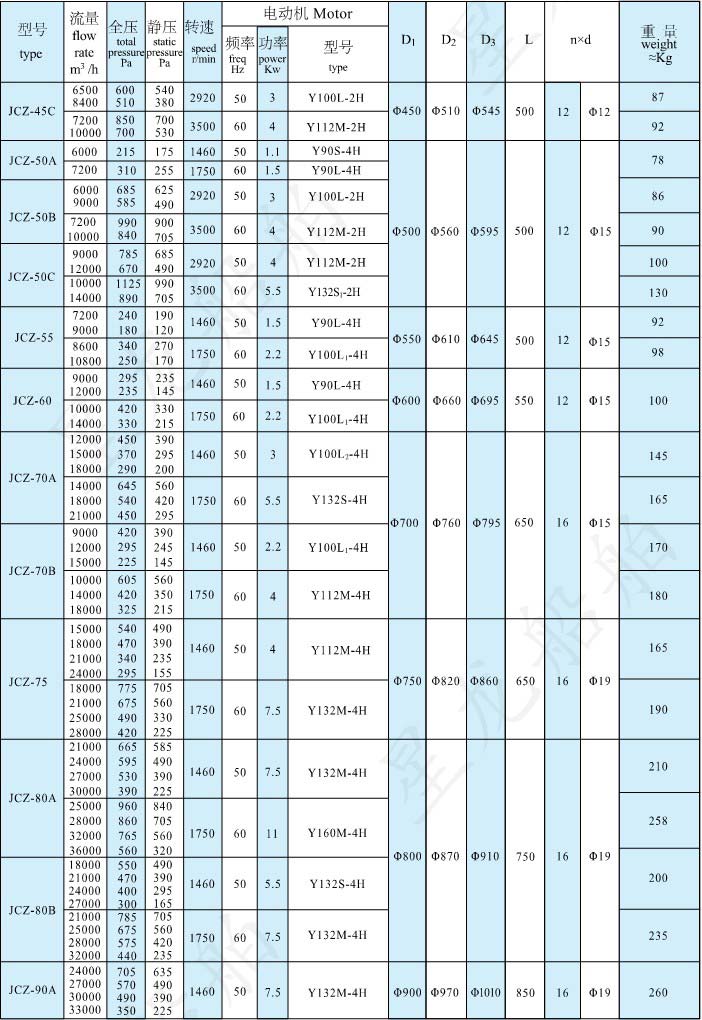

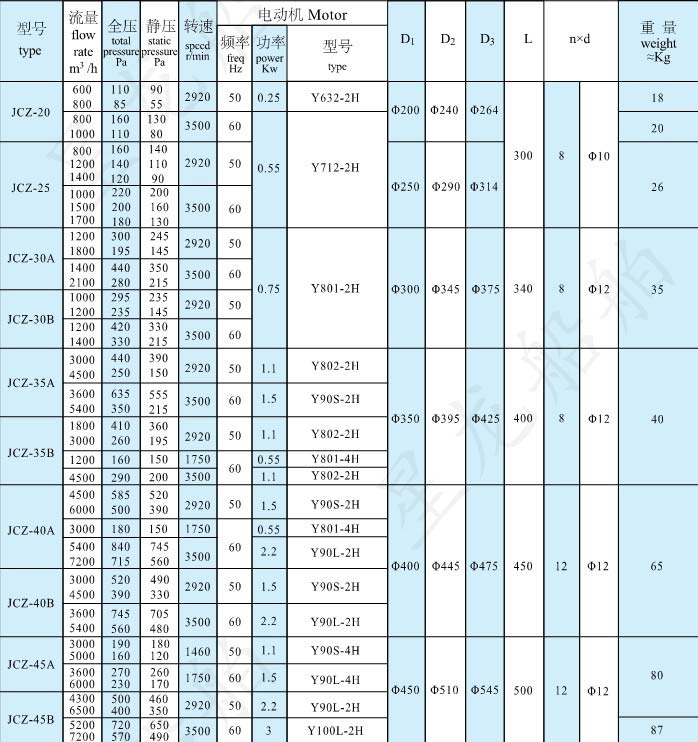

六、JCZ型风机主要性能参数和尺寸

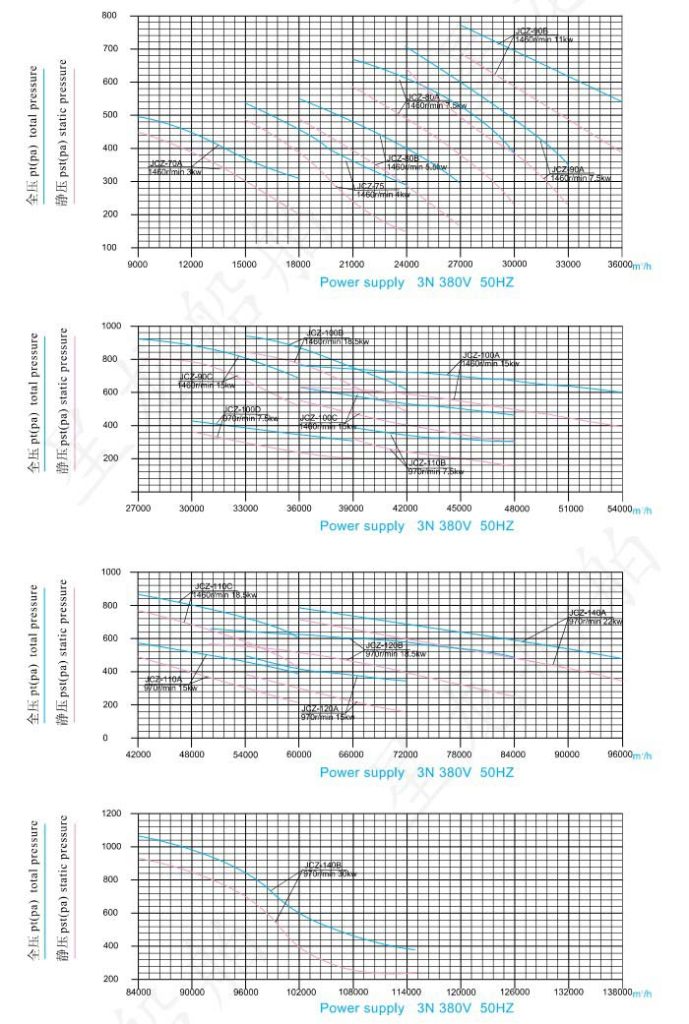

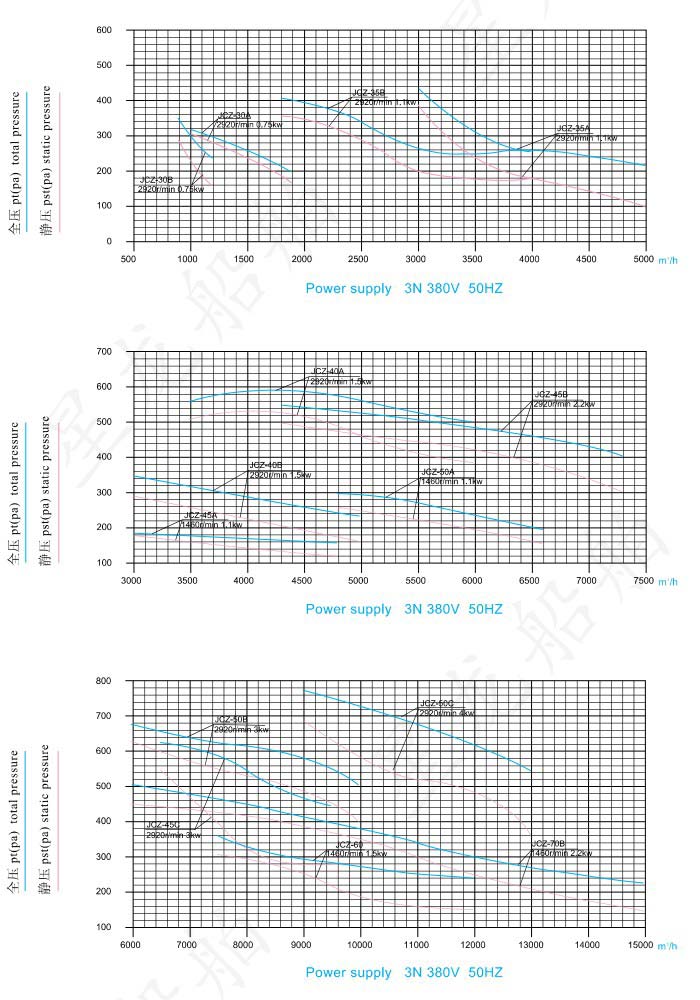

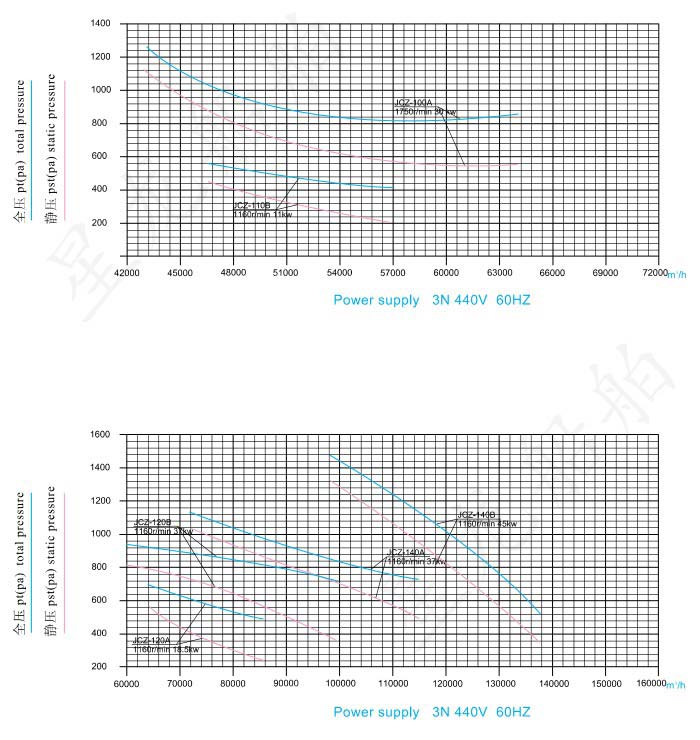

七、JCZ型风机特性曲线图

380v 50Hz

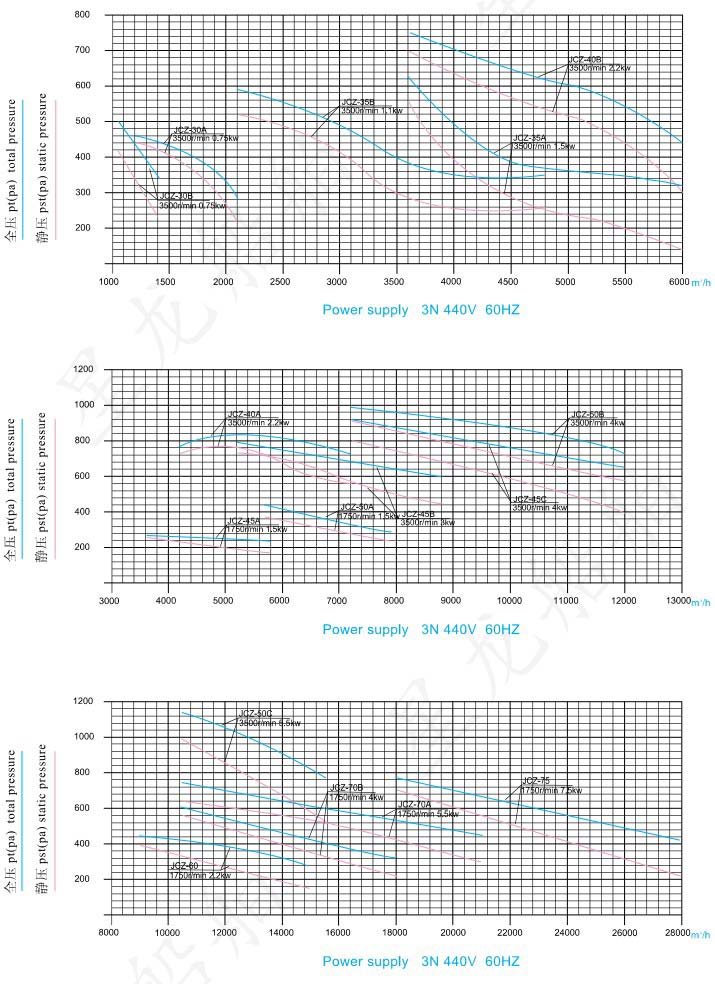

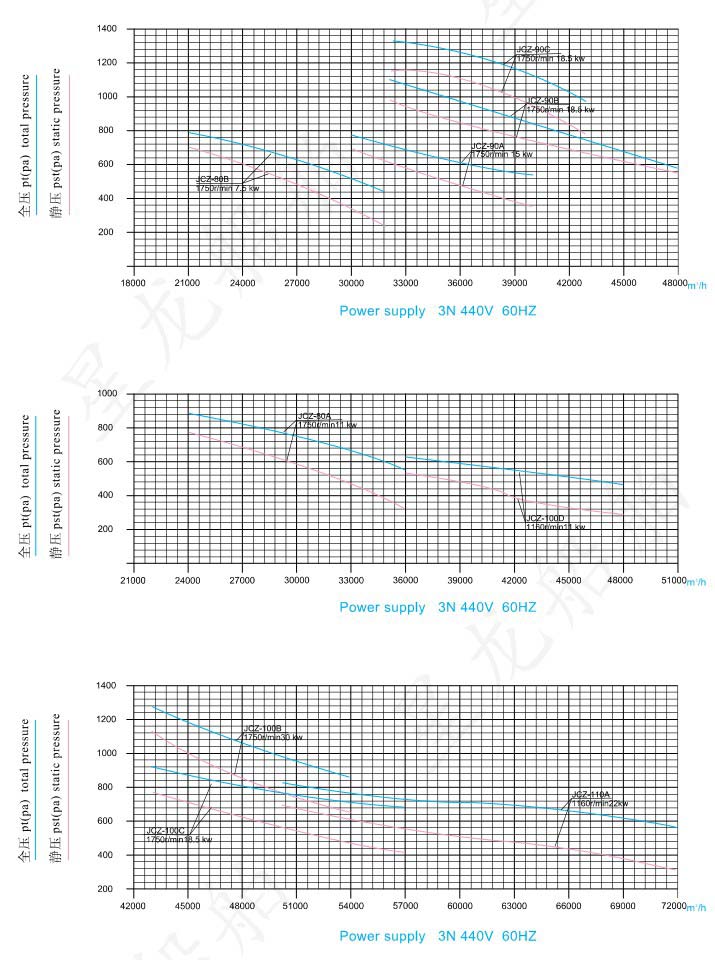

440v 60Hz
