CZF 系列舰船用轴流通风机

一、概述

CZF系列舰船用轴流通风机(以下简称通风机)是一种新型的节能、低噪声风机，它适用于各种舰船的通风换气，也适用于其它相适应的场合。

二、特点

CZF系列风机具有结构紧凑、体积小、重量轻、耗用功率小、可逆转、运转平稳、能抗一定程度的冲击和振动等优点。

三、结构型式

风机叶轮由耐腐蚀铝合金浇铸制成并经动平衡校正，防腐性能好、运转平稳可靠。

风机机壳采用钢板焊接结构，表面采取防腐处理，机壳进、出口两端均有法兰，以便与进、出风管道用螺栓联接。机壳可根据需要制成整体式或沿轴向开启式结构。开启式机壳是将叶轮和电动机装在可开启的半机壳上，故便于现场检修和更换零部件。

风机制成电动机置于机壳内结构，叶轮直接装在电动机轴上。风机可逆转，逆转风量为正转的60%左右。正转逆转转换时电机需待叶轮静止后再运行。

风机可配用380V、50Hz或440V60Hz舰船用交流电动机。

四、型号说明

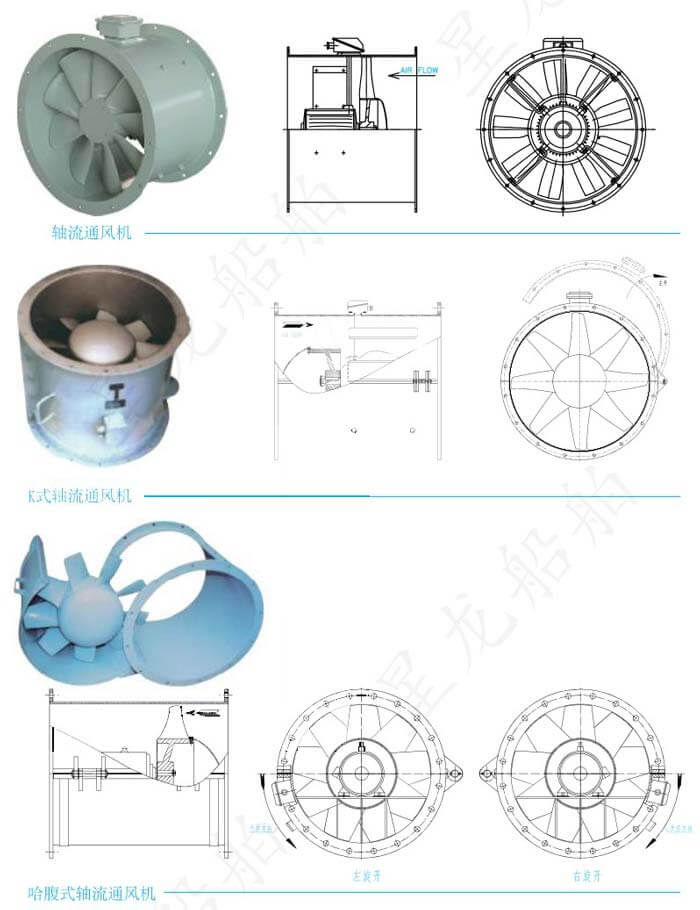

五、CZF型风机机械工程图

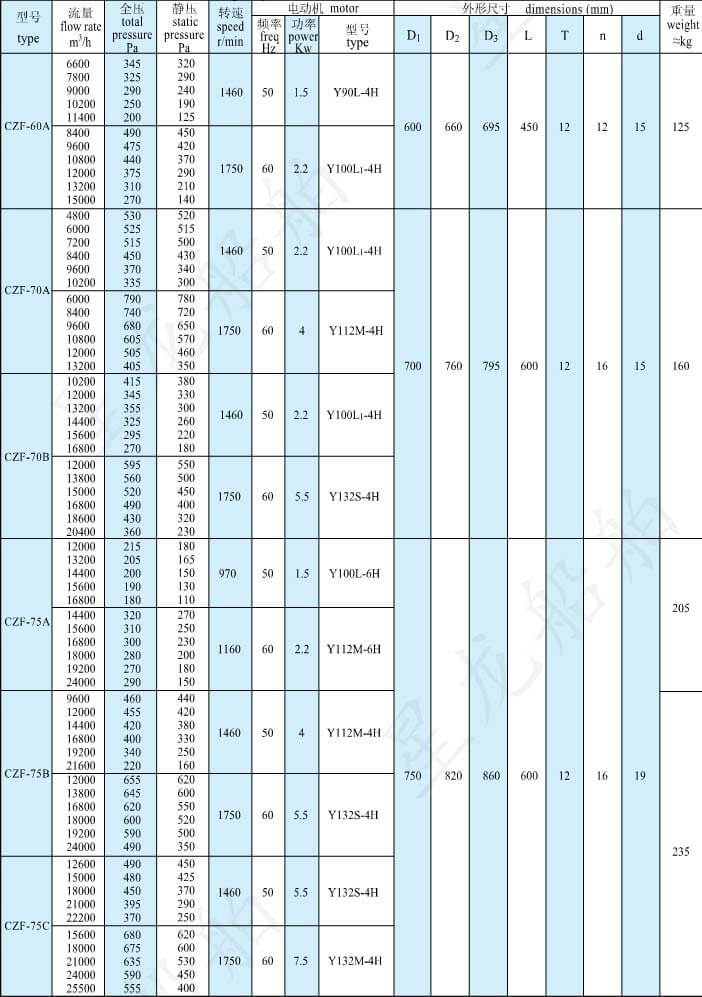

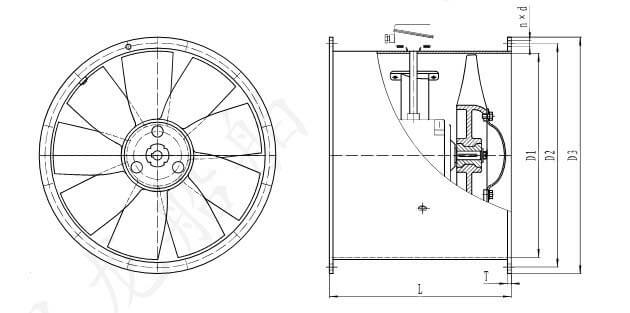

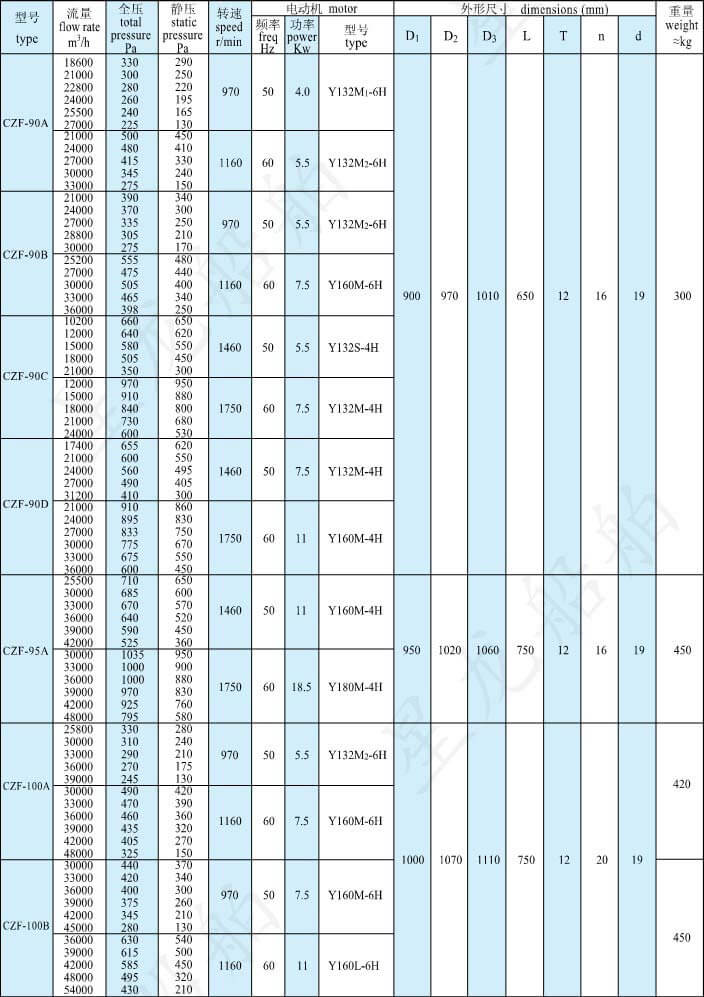

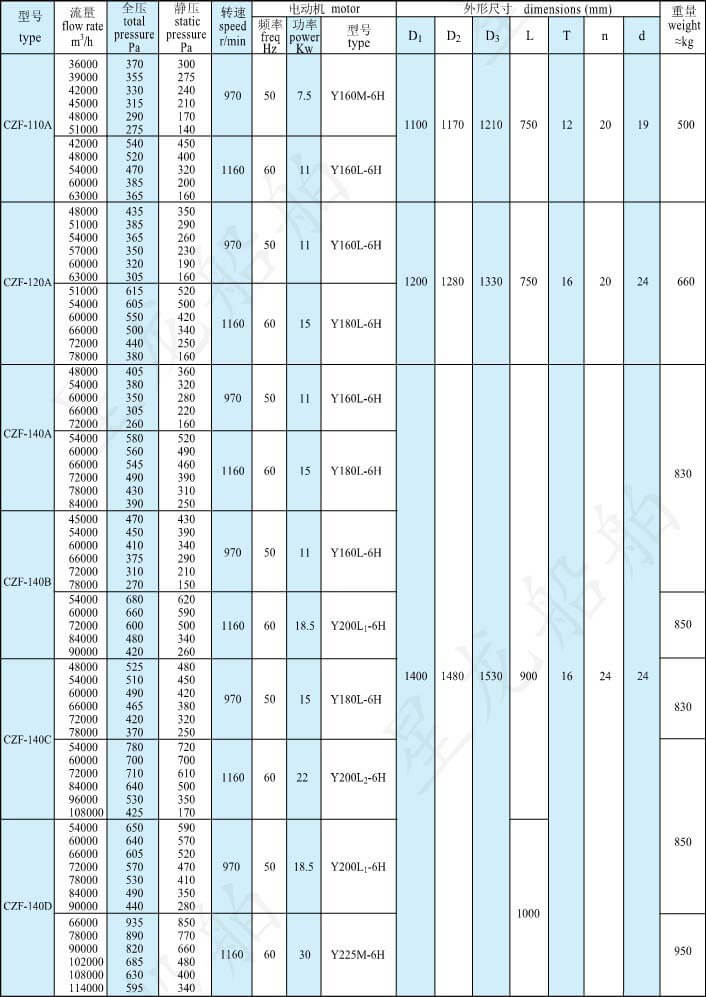

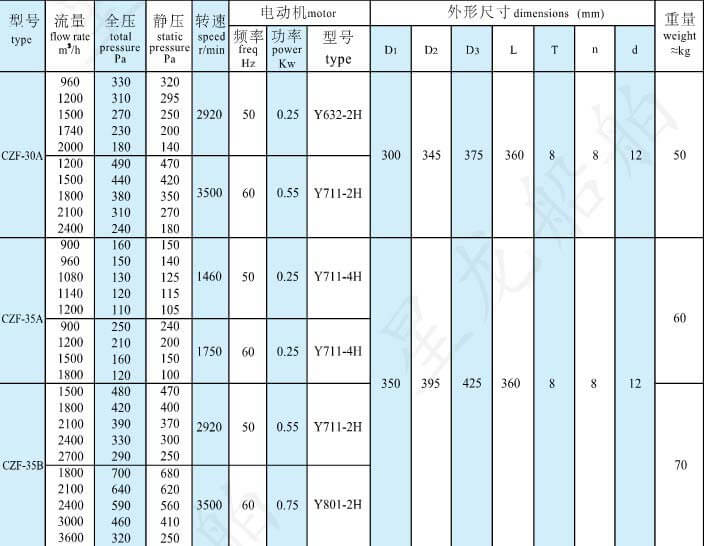

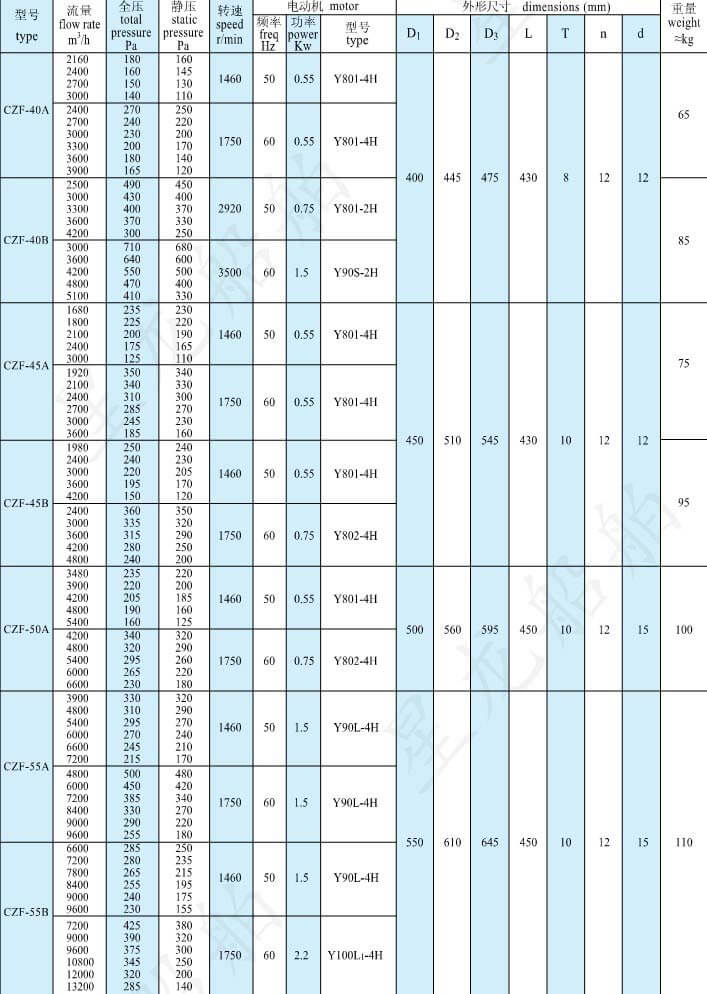

六、CZF型风机主要性能参数和尺寸

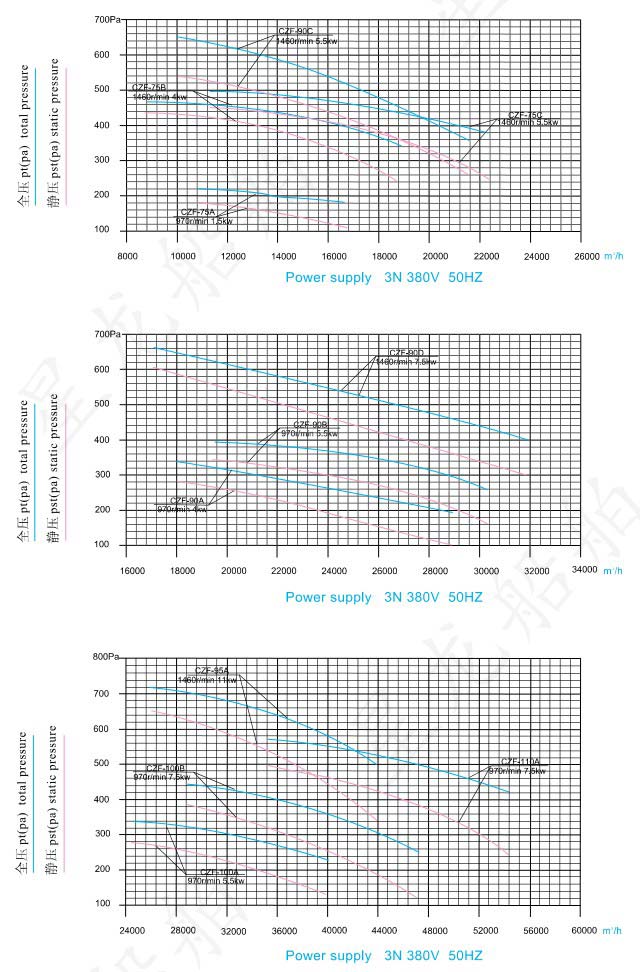

七、CZF型风机特性曲线图

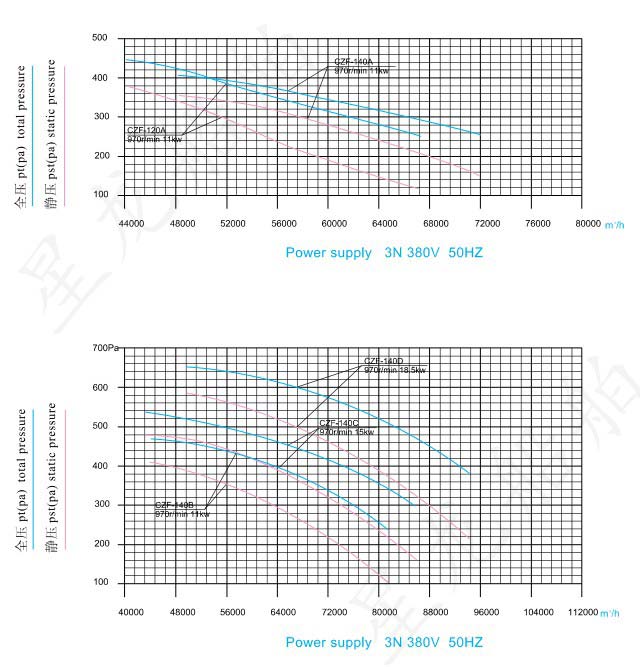

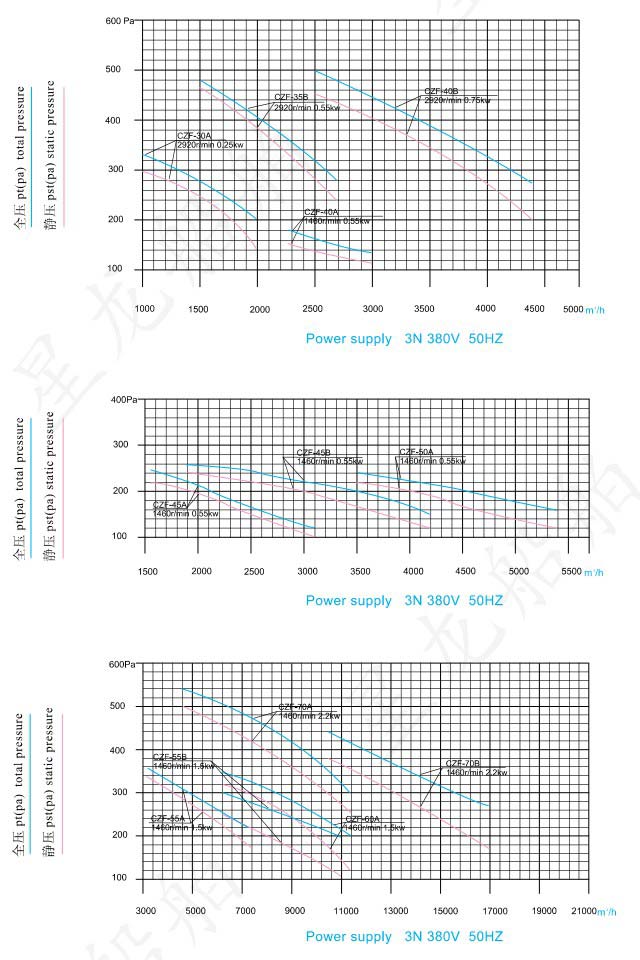

380v 50Hz

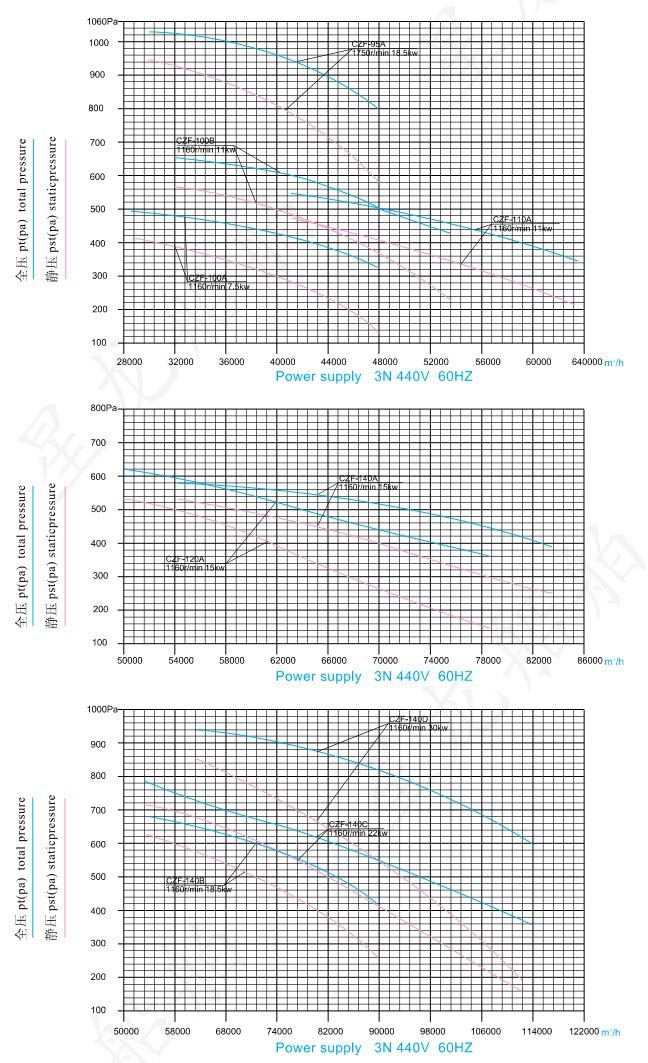

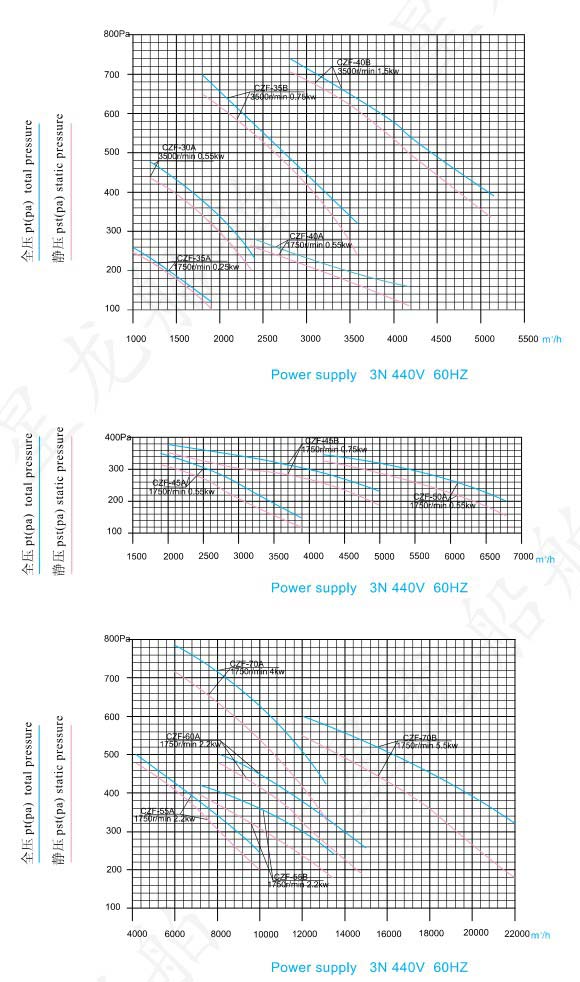

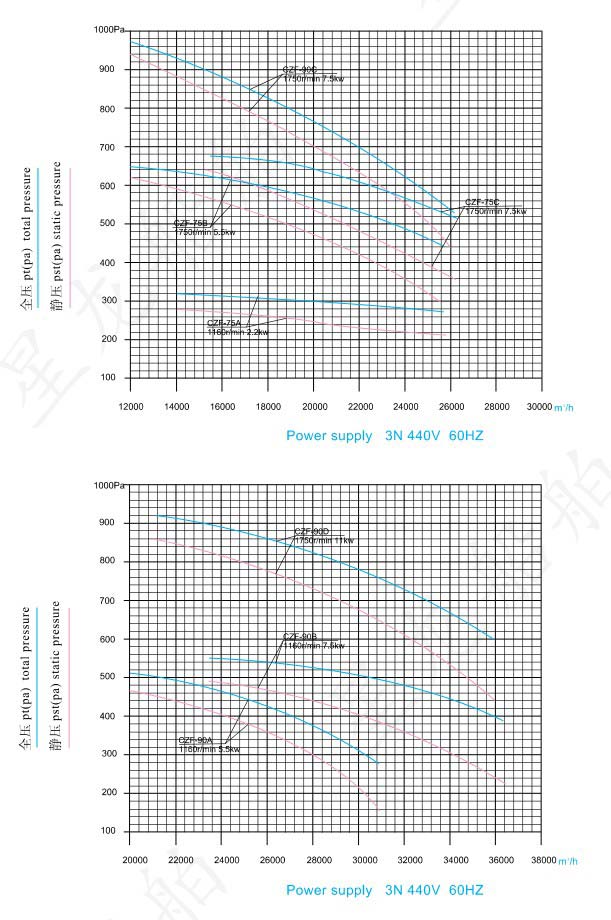

440v 60Hz
