CDZ 系列舰船用轴流通风机

一、概述

CDZ系列舰船用低噪声轴流通风机(以下简称通风机)是我厂与上海船舶设计研究所共同开发的一种新型节能、低噪声通风机产品。具有效率高、噪声低、运转平稳和满足舰船和低噪声等特点。它适用于各种舰船的通风换气，也适用于其他相适应的场合。

CDZ型通风机采用变环量法设计。根据通风机的参数选取合理的变环量系数，合理分配叶片各个截面上的特性速度和长度等。叶片采用阔形片，从而充分利用了叶尖处的高圆周速度，使通风机具有效率高、噪声低、流量系数和压力系数大、重量轻等特点。

CDZ型通风机在设计制造中充分考虑到舰船用的特殊条件要求;叶轮经过严格的动平衡校正、超速试验，故通风机具有耐蚀性好、抗摇摆、抗冲击、振动、运转平稳和安全可靠等特点。

叶轮由铝板模压成的叶片与镀锌销钉的轮盘铆接而成。机壳与支架等由普通钢板制成，并经防腐蚀处理。

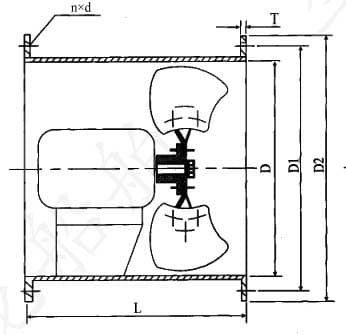

风机制成电动机置于机壳内结构，叶轮按逆时针方向旋转。由于通风机叶片由铝板制成，故适用于低压、大流量的场合。

风机制成电动机置于机壳内结构，叶轮直接装在电动机轴上。风机可逆转，逆转风量为正转的60%左右。正转逆转转换时电机需待叶轮静止后再运行。

CDZ型通风机可配用舰船用交流电动机。
